レートマルチプライヤ(PRM形)の仕様
型名 PRM-12EF PRM-12CF
カタログ 90度位相差2信号パルス分周器のカタログ(212KB)
取扱説明書 90度位相差2信号パルス分周器の取扱説明書(172KB)
仕様書・取扱説明書 90度位相差2信号パルス分周器の取扱説明書(172KB)
入力信号 90°位相差２信号
入力信号の種類
 コンプリメンタリ（電圧） オープンコレクタ
入力最高周波数 100 kHz max（「H」「L」共5μs以上、波形比1:1にて）
入出力間絶縁 フォトカップラにて絶縁
入力信号レベル

L=-5〜+2V
H=+8〜+30V

入力抵抗：約10kΩ

シンク電流(IS)：12 mA max.

飽和電圧：2V以下
プルアップ抵抗：1kΩ
（内部電圧：12V時）
入力回路 PRH-12EF入力回路 PRH-12CF入力回路
比率設定 00.001% 〜 99.999% まで(0.001%ステップ)パネル面ロータリーSWにて設定

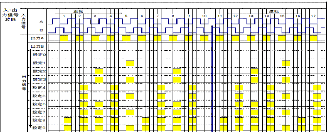

入・出力信号波形 出力信号は、A相、B相共入力信号の反転信号が出力されます。
PRM入出力波形
出力信号レベル

L=1V以下
H=9V以上
(負荷抵抗：500Ω時)
負荷抵抗：500Ωmin
出力抵抗：約75Ω

 DC30V25mA(最大定格)
出力飽和電圧：1Vmax
出力回路 PRH-12EFの波形 PRH-12CFの波形
モード選択SW
  1. THR SW. 1Sig SW共にOffにて90°　位相差2信号入出力型
  2. THR SW.ONにてレート設定が無効になり100%の出力信号を出力（入出力するー）
  3. 1Sig SW.ONにて1信号パルス入力に対応した機能となる。（この場合入出力信号は"B"相に対応）
入出力信号遅れ時間 2.5μs　以下
出力信号立ち上り
立ち下り時間		 500ns　以下
検出器電源 DC12V±5% 100mA
供給電源 AC100V〜240V±10% 50/60Hz 10VAmax
耐ノイズ容量 電源ラインノイズ2000V、入出力信号線誘導ラインノイズ1000V
絶縁耐圧 電源端子一括〜入力端子一括、電源端子一括〜出力端子一括、AC2000V 1分間異常無きこと
使用温度範囲 -5〜+55℃
使用湿度範囲 35〜85%RH(結露なきこと)
保存温度 -10〜+60℃(氷結なきこと)
