パルス分周器(PRH形)の仕様 |
||
|---|---|---|
| 型名 | PRH-12EF | PRH-12CF |
| カタログ |  (212KB) |
|
| 取扱説明書 | (172KB) |
|
| 仕様書・取扱説明書 | (172KB) |
|
| 入力信号 | 90°位相差２信号 | |
| 入力信号の種類 |
コンプリメンタリ（電圧） | オープンコレクタ |
| 入力最高周波数 | 100 kHz max（「H」「L」共5μs以上、波形比1:1にて） | |
| 入出力間絶縁 | フォトカップラにて絶縁 | |
| 入力信号レベル | L=-5〜+2V 入力抵抗：約10kΩ |
シンク電流(IS)：12 mA max. 飽和電圧：2V以下 |
| 入力回路 |  |
 |
| 分周設定 | 1/1 〜 1/256 の分周設定値を全面パネルのディップスイッチで選択 | |

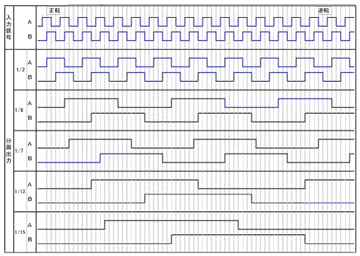

| 入・出力信号波形 |  |
|
| 出力信号レベル | L=1V以下 |
DC30V25mA(最大定格) 出力飽和電圧：1Vmax |
| 出力回路 |  |
 |
| 入力信号A相、B相の切替 | 前面パネルSW1-ONで位相反転（出荷時設定はOFF） | |
| リセット | (1)電源投入時(2)計測値=設定値（繰り返し） | |
| 入出力信号遅れ時間 | 1.3μs 以下 | |
| 出力信号立ち上り 立ち下り時間 |
200ns 以下 | |
| 検出器電源 | DC12V±5% 100mA | |
| 供給電源 | AC100V〜240V±10% 50/60Hz 10VAmax | |
| 耐ノイズ容量 | 電源ラインノイズ2000V、入出力信号線誘導ラインノイズ1000V | |
| 絶縁耐圧 | 電源端子一括〜入力端子一括、電源端子一括〜出力端子一括、AC2000V 1分間異常無きこと | |
| 使用温度範囲 | -5〜+55℃ | |
| 使用湿度範囲 | 35〜85%RH(結露なきこと) | |
| 保存温度 | -10〜+60℃(氷結なきこと) | |
| 質量 | 約0.21kg(付属ソケットを含む) | |
