パルス分周器(PRB型)の仕様 |
||
|---|---|---|
| 型名 | PRB-12EF | PRB-12CF |
| カタログ |  (204KB) |
|
| 取扱説明書 | (312KB) |
|
| 仕様書・取扱説明書 | (320KB) |
|
| 入力信号 | 90°位相差2信号 | |
| 入力信号の種類 |
コンプリメンタリ（電圧） |
オープンコレクタ |
| 入力最高周波数 | 100 kHz max 「H」「L」共パルス幅5μs以上（波形比1:1） | |
| 入出力信号間の絶縁 | フォトカプラにて絶縁 | |
| 入力信号レベル | L=-5〜+2V H=+8〜+30V 入力抵抗：約10 kΩ |
シンク電流12mAMax 飽和電圧：2V以下 プルアップ抵抗：1kΩ（内部電圧：12v時） |
| 入力回路 |  |
 |
| 分周設定 | 1/1〜1/16の分周設定値を前面パネルのディップスイッチで選択 （出荷時設定はSW2、SW3のみＯＮ、1/6出力） |
|

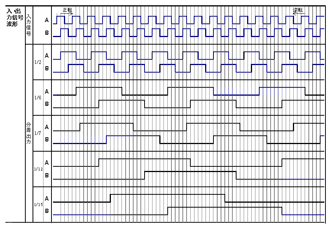

| 入出力信号波形 |  |
|
| 出力信号レベル | L=+1V以下 H=+9V以上 （負荷抵抗：500Ω時） 負荷抵抗：500Ω min 出力抵抗：約75Ω |
DC30V 25mA（最大定格） 出力飽和電圧：1V max |
| 出力回路 |  |
 |
| 入力信号 A相、B 相の切替 |
前面パネルＳＷ６−ＯＮで位相反転（出荷時設定はＯＦＦ） | |
| リセット |
|
|
| 入出力信号遅れ時間 | 1.3μs以下 | |
| 出力信号立上り・立下り時間 | 200ns以下 | |
| 検出器電圧 | DC12V±5% 100ｍAmax | |
| 供給電圧 | AC100V〜AC240V±10% 50/60Hz 10VAmax | |
| 耐ノイズ容量 | 電源ラインノイズ 2000V、入出力線誘導ノイズ 1000V | |
| 絶縁耐圧 | ((ａ）供給電源端子一括・入力端子一括間においてAC２000V、１分間異常無き事。 |
|
| 使用温度範囲 | -5〜+55℃（氷結なき事） |
|
| 使用湿度範囲 | 35〜85%RH(結露なきこと) | |
| 保存温度 | -10〜+60℃(氷結なきこと) | |
| 質量 | 約0.21kg（付属ソケットを含む） | |
| 寸法 | 30mm(W)×72mm(H)×141(D)mm | |
